8300100104

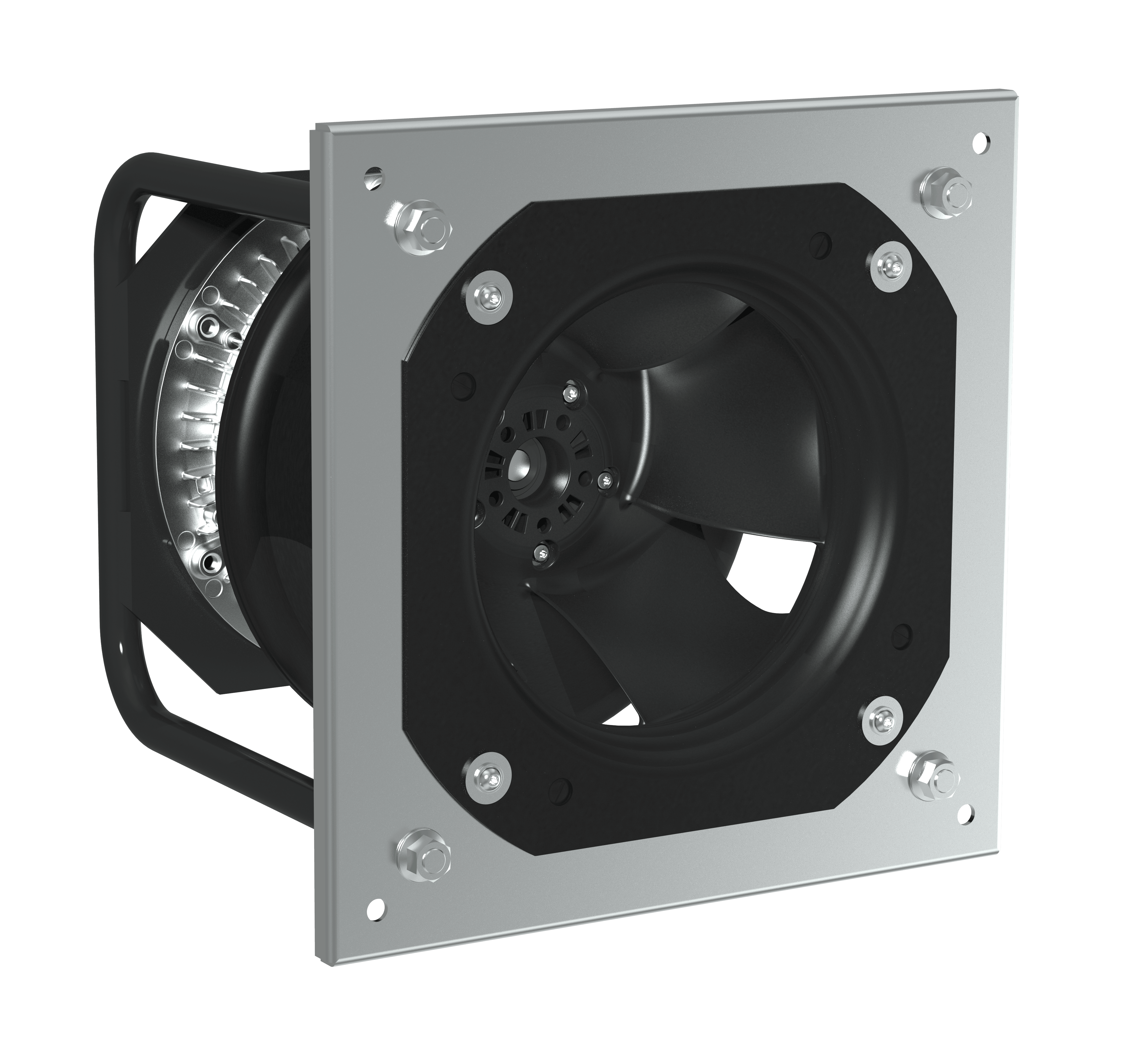

EC-Radialmódulo RadiPac de ebm-papst, con álabes hacia atrás, simple aspiración y soporte tipo araña. Diseñado para aplicaciones industriales que requieren alto caudal, elevada presión y control eficiente del rendimiento.
Este modelo incorpora motor EC trifásico con electrónica integrada, regulación de velocidad, comunicación MODBUS y funciones avanzadas de monitoreo, lo que permite una integración eficiente en sistemas HVAC, unidades de tratamiento de aire y equipos de ventilación industrial.
Características principales
- Tipo: EC-Radialmódulo RadiPac
- Rodete: Álabes curvados hacia atrás
- Aspiración: Simple
- Soporte: Tipo araña
- Diámetro: 310 mm
- Motor: EC trifásico
- Tensión: 400 VAC
- Rango de tensión: 380 – 480 VAC
- Frecuencia: 50 / 60 Hz
- Velocidad: hasta 4560 rpm
- Potencia: 2750 W
- Corriente: 4,3 A
- Caudal máximo: 4370 m³/h
- Presión máxima: 1533 Pa
- Protección: IP55
- Temperatura de trabajo: -40°C a +40°C
Construcción y diseño
- Rodete de plástico PP
- Carcasa electrónica de fundición de aluminio
- Placa de montaje de chapa de acero galvanizado
- Brazos de soporte de acero lacado en negro
- Tobera de admisión de plástico ABS
- Rodamientos de bolas
- Clase de aislamiento F
- Funcionamiento continuo S1
- Protección electrónica del motor
Funciones electrónicas
- Regulación de velocidad integrada
- Comunicación RS485 MODBUS-RTU
- Entradas y salidas configurables
- Entrada analógica 0-10 V / PWM
- Relé de aviso de alarma
- Regulador PI integrado
- Arranque suave
- Sensor de vibraciones
- Detección de caída de tensión / fallo de fase
- Protección contra sobretemperatura
Aplicaciones
- Sistemas HVAC industriales
- Unidades de tratamiento de aire (UTA)
- Equipos de refrigeración
- Sistemas de ventilación de alto caudal
- Aplicaciones industriales con control de presión y caudal
Observaciones
El equipo cuenta con tobera de entrada con tubo de toma de presión. Los orificios para FlowGrid están previstos, pero el accesorio no está incluido en el suministro estándar.
